Unjuran Ortografik

UNJURAN ORTOGRAFIK


1.0     Pengenalan
Lukisan Unjuran ortografik dikenali sebagai lukisan dua dimensi kerana apabila sesuatu objek dilukis dengan kaedah ini, ia akan memberikan dua dimensi ukuran iaitu lebar dan tinggi, atau panjang dan tinggi objek tersebut. Perkataan unjuran seringkali digunakan dalam lukisan pandangan ortografik bagi memberi gambaran bagaimana lukisan itu dibina.

Sesuatu arah pandangan objek yang dilihat akan diunjurkan ke suatu permukaan atau rataan yang bersudut tepat dengan objek itu. Dari rataan ini bentuk pandangan itu diperolehi. Ini bererti bentuk lengkung dan sudut mungkin berupa garisan lurus dari sesuatu arah pandangan. Terdapat dua prinsip unjuran yang digunakan dalam unjuran ortografik iaitu :-

i.              Prinsip unjuran berpusat seperti dalam rajah 1.1
ii.             Prinsip unjuran selari seperti dalam rajah 1.2



Rajah 1.1 Prinsip unjuran berpusat




Rajah 1.2 Prinsip unjuran selari


1.1       KONSEP UNJURAN ORTOGRAFIK
Unjuran Ortografik mempunyai tiga konsep utama iaitu :

i.     Arah Pandangan
Konsep arah pandangan ialah, apabila setiap pandangan ortografik dihasilkan dengan mengunjurkan setiap garisan – garisan unjuran yang bersudut tepat kepada satah unjuran dari objek berkenaan. Pandangan yang dihasilkan pada satah unjuran hadapan dinamakan pandangan hadapan, contohnya dapat dilihat seperti dalam rajah 1.3.


Rajah 1.3 Pandangan hadapan

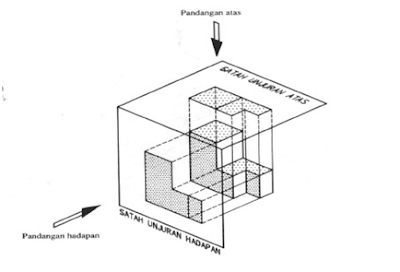

Mengikut konsep unjuran, tiap – tiap pandangan memerlukan satu satah unjuran. Oleh itu apabila satu satah unjuran yang mengufuk diletakkan di atas objek, maka satu lagi pandangan boleh diunjurkan daripada satah tersebut. Pandangan ini dinamakan pandangan atas, seperti dalam rajah 1.4.

Rajah 1.4 Pandangan hadapan dan pandangan atas

Satu lagi arah pandangan diperlukan bagi melengkapkan gambaran sepenuhnya sesuatu objek. Iaitu pandangan sisi kanan,seperti dalam rajah 1.5.

Rajah 1.5 Pandangan atas, hadapan dan sisi

Sebenarnya jika sesuatu objek dibayangkan terletak di dalam satu kotak kaca, permukaan kotak itu boleh dianggap sebagai satah unjuran. Sebanyak enam pandangan yang dapat ditunjukkan pada permukaan kaca itu, Keenam – enam pandangan ini dinamakan pandangan ortografik utama, seperti dalam rajah 1.6.


Rajah 1.6 Pandangan utama ortografik


ii.     Satah Unjuran.
Konsep Ortografik ternyatalah menggunakan satah unjuran dan pandangan objek yang diunjurkan pada satah tersebut. Satah unjuran utama terdiri daripada dua jenis, iaitu satah tegak dan satah mengufuk. Persilangan antara satah unjuran ini menghasilkan empat sukuan, seperti dalam rajah 1.7.

Rajah 1.7 Satah unjuran dan sudut unjuran ortografik


iii.      Objek ( benda yang dilukis )
Objek adalah benda yang akan dilukis dalam unjuran pertama atau unjuran ketiga. Objek yang dilukis biasanya mempunyai beberapa bentuk yang akan menguji pelukis dalam mendapatkan setiap pandangan, seperti rajah 1.8.
Rajah 1.8 Contoh objek


1.2       JENIS-JENIS PANDANGAN UNJURAN ORTOGRAFIK.

1.2.1     Pelan
Pandangan pelan atau pandangan atas menunjukkan bahagian atas sesuatu objek tetapi ini tidak bermakna pandangan dari arah bawah tidak terpilih. Pandangan pelan yang dipilih masih mengutamakan arah pandangan yang dapat menunjukkan bentuk – bentuk objek dengan garisan nyata lebih banyak daripada garisan tersembunyi, tetapi kelazimannya arah pandangan yang dipilih ialah dari sebelah atas. Pandangan dari arah ini dapat menunjukkan ukuran panjang dan lebar objek, seperti rajah 1.9.




Rajah 1.9 Pandangan arah pelan


1.2.2     Hadapan
Arah pandangan hadapan sesuatu objek dipilih berdasarkan arah yang dapat menunjukkan ukuran panjang dan tinggi keseluruhaan sesuatu objek sesuai dengan kedudukan objek itu, seperti dalam rajah 1.10. Pemilihan arah ini juga mengambil kira arah yang boleh menampakkan bahagian – bahagian objek secara terus bukan secara tersembunyi, atau dalam istilah lukisan bahagian –bahagian ini paling banyak diwakili oleh garisan nyata dan bukannya garisan tersembunyi.

Rajah 1.10 Pandangan arah hadapan


1.2.3     Sisi
Arah pandangan sisi yang dipilih biasanya mewakili dimensi lebar dan tinggi objek itu. Pemilihan arah pandangan sisi ini bergantung pada arah mana yang dapat menunjukkan bahagian – bahagian objek yang lebih banyak dengan garisan nyata berbanding dengan garisan tersembunyi, seperti dalam rajah 1.11.

Rajah 1.11 Pandangan arah sisi
